Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE3 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Tỉ số truyền: | 31: 1 |
---|---|---|---|
Xếp hạng đầu ra mô-men xoắn: | 600 Nm | Giữ mô-men xoắn: | 1500 Nm |
Mô-men xoắn nghiêng: | 5800 Nm | Màu chuẩn: | RAL 9006 |
phản ứng dữ dội: | < 0,1 ° | Kiểu quay: | Hai trục |
Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |

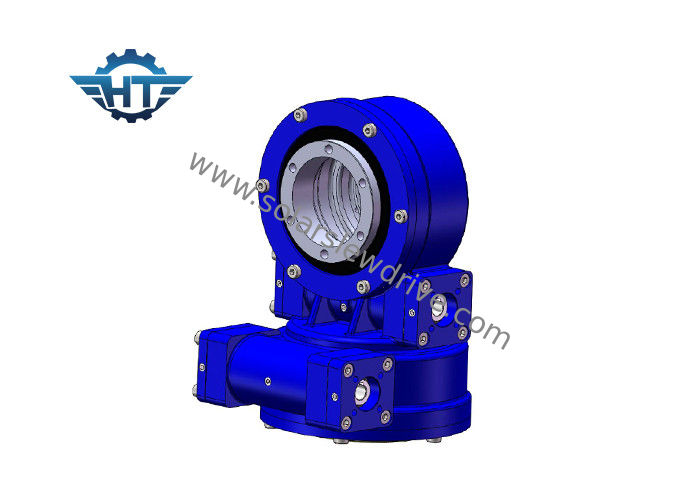

Hộp số truyền động quay SDE3, Độ chính xác cao ≤0,1 ° với mô-men xoắn giữ cho máy tạo món ăn
Sự miêu tả
Truyền động quay được sử dụng để truyền đồng thời lực dọc trục và lực hướng tâm cũng như truyền mômen nghiêng.Bộ truyền động quay vòng bao gồm sâu bao, bánh răng chia lưới, bộ dẫn động thủy lực hoặc điện và một vỏ bọc hoàn toàn.Tất cả loạt sản phẩm của chúng tôi đều được thiết kế với bánh răng sâu đồng hồ cát.
Đặc trưng
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Chức năng tự khóa
Ứng dụng
Bộ truyền động quay trục kép được sử dụng trong bộ theo dõi năng lượng mặt trời trục kép, bộ ổn áp, máy phát điện tập trung nhiệt tháp, quang điện tập trung (CPV), bộ tạo đĩa và ăng-ten vệ tinh.
1. ổ quay cho hệ thống theo dõi năng lượng mặt trời trục kép
2. ổ quay cho hệ thống theo dõi vệ tinh
3. ổ quay cho hệ thống theo dõi PV tập trung
Dữ liệu kỹ thuật của ổ đĩa quay SDE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Hỏi & Đáp
1. Làm thế nào tôi có thể chọn?
Hãy xác định kích thước đường kính bánh xe, chiều rộng, điện áp, công suất và tốc độ không tải của các động cơ cần thiết.
2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước?
Chắc chắn, hoan nghênh bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.
3. Tổng chi phí cho các mẫu là gì?
Tổng chi phí mẫu = chi phí mẫu + cước vận chuyển
Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn động cơ bánh răng phù hợp
4. làm thế nào để bạn gửi mẫu?
Xem xét số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng EMS, TNT hoặc Fedex
5. số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
10 bộ sau khi mẫu được xác nhận
6. Thời gian giao hàng của bạn là gì?
Đối với các mẫu tiêu chuẩn: trong vòng 7 ngày;đối với đơn đặt hàng hàng loạt: trong vòng 25 ngày.
