Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE 21 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo, QT | Tỉ số truyền: | 125: 1 |
|---|---|---|---|
| Xếp hạng đầu ra mô-men xoắn: | 16 kNm | Giữ mô-men xoắn: | 89 kNm |
| Mô-men xoắn nghiêng: | 65 kNm | Màu chuẩn: | RAL 9006 |
| phản ứng dữ dội: | dưới 0,1 độ | Kiểu quay: | Trục đôi |
| Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |
||
IP66 Hộp số truyền động hành tinh Envelope Worm cho hệ thống theo dõi năng lượng mặt trời quang điện
Sự miêu tả
Bộ truyền động quay vòng thường bao gồm vòng quay, con sâu, vỏ đúc và các thành phần tiêu chuẩn như ổ trục và bu lông, v.v. Trong khi được sử dụng trong hệ thống phát điện quang điện, bộ truyền động quay vòng thường được sử dụng kết hợp với động cơ giảm tốc hành tinh DC và AC động cơ giảm tốc.Trong khi được sử dụng trong các thiết bị kỹ thuật, nó thường được sử dụng kết hợp với động cơ thủy lực để hoạt động như hệ thống truyền động lực.
Bộ truyền động quay vòng còn được gọi là bộ truyền động bánh răng quay vòng hoặc bộ giảm tốc quay vòng, v.v. Nó thường được sử dụng trong các hệ thống năng lượng mặt trời, tuabin gió, hệ thống vệ tinh và máy móc kỹ thuật như cần cẩu xe tải, thang máy, v.v. Hiện nay nó đã được sử dụng thịnh vượng trong quang điện hệ thống theo dõi.
Khi một ổ quay được sử dụng trong ngành năng lượng mặt trời, người dùng phải chọn một ổ đĩa lý tưởng theo diện tích thực tế của các tấm pin mặt trời.Nói chung, ổ quay 3 inch phù hợp với hệ thống điện mặt trời đi kèm với tấm pin mặt trời 3-5 m2, 7 inch cho tấm pin mặt trời 10-17 m2, 9 inch cho 18-30 m2, 12 inch cho 31-45 m2 và 14 inch cho 46-60 m2.Chúng được cung cấp để bạn tham khảo.Để biết thêm thông tin cụ thể và chi tiết, xin vui lòng liên hệ với nhân viên kinh doanh của chúng tôi tại trang liên hệ.
Ưu điểm sản phẩm
1) Mô-men xoắn đầu ra cao hơn và tải trọng giữ
2) Độ chính xác theo dõi hàng đầu
3) Chống ăn mòn mạnh và niêm phong hiệu quả
4) Tự khóa
Ứng dụng

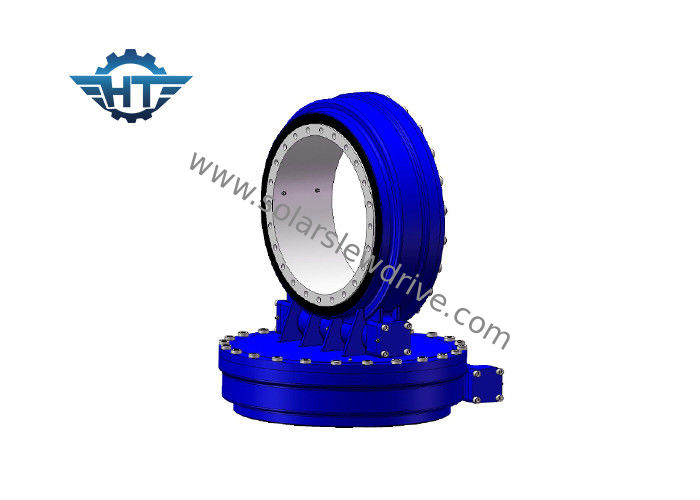

Ổ đĩa quay trục kép SDE3, SDE7, SDE21 cho hệ thống theo dõi năng lượng mặt trời
Các công cụ chính xác
CPV
Món ăn
Ăng ten vệ tinh
Tham số hiệu suất mô hình SDE
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Các lĩnh vực ứng dụng
| Lĩnh vực điện gió | Máy móc luyện kim |
| Công nghiệp nhẹ | Thiết bị nặng |
| Port / Marine Machiner | Sản phẩm quân sự. |
| Khai thác máy xây dựng | Thiết bị công trình thép |
| Nhà máy xử lý nước thải | Máy móc nông nghiệp |
