Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE9 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Mô hình: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Kiểu: | trục kép |
| Ứng dụng: | Năng lượng mặt trời | Dịch vụ OEM: | Có sẵn |
| Nguồn gốc: | CHANGZHOU, TRUNG QUỐC | Người lái xe: | Động cơ 24vdc |
| Điểm nổi bật: | động cơ ổ quay,bánh răng vòng |
||

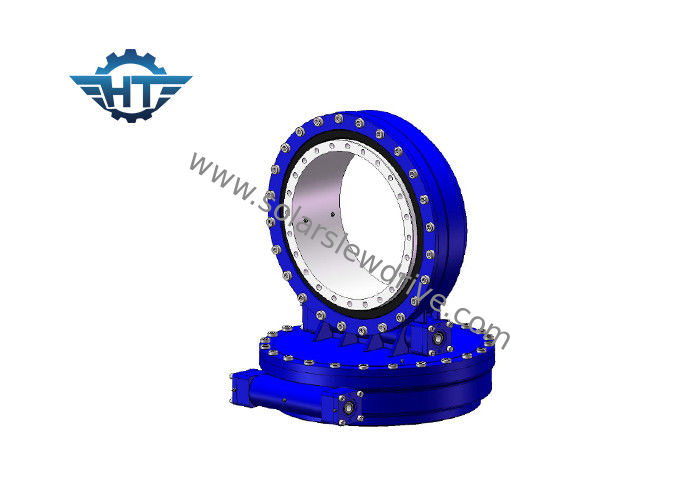

SDE9 50Mn / 42CrMo Vật liệu theo dõi năng lượng mặt trời trục kép với động cơ điện 24VDC hành tinh
Sự miêu tả
Truyền động quay vòng là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền một mô-men xoắn để quay.Chuyển động quay có thể theo một trục hoặc nhiều trục với nhau. Truyền động quay được thực hiện bằng cách sản xuất bánh răng, ổ trục, phớt, vỏ, động cơ và các thành phần phụ trợ khác và lắp ráp chúng thành một hộp giảm tốc.
Truyền động quay vòng được ứng dụng rộng rãi trong các mô-đun rơ moóc, cần trục, thiết bị lấy gỗ, sàn làm việc trên không, hệ thống solartracking hệ thống năng lượng gió, v.v.
ổ quay thích hợp cho các khu vực vĩ độ cao và hiệu suất phát điện sẽ tăng trên 35%, điều này giúp cải thiện đáng kể hiệu quả của hệ thống phát điện mặt trời.
Đối với hệ thống theo dõi năng lượng mặt trời trục đơn nằm ngang, trục chính của bảng điều khiển năng lượng mặt trời sẽ điều chỉnh góc để theo dõi chính xác góc nghiêng.Loại truyền động quay vòng này chỉ được áp dụng cho khu vực vĩ độ thấp.
Bằng cách sử dụng ổ trục quay làm thành phần cốt lõi của nó, ổ trục quay có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng đồng thời.Truyền động quay vòng được áp dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời.
Hệ thống theo dõi năng lượng mặt trời được chia thành hệ thống theo dõi mặt trời trục đơn nằm ngang, máy theo dõi trục đơn nghiêng và hệ thống theo dõi mặt trời trục kép.
Các ổ quay được sử dụng trong hệ thống theo dõi năng lượng mặt trời chủ yếu là trục đơn (sê-ri SE), trục kép (sê-ri SDE) và loại thẳng đứng (sê-ri VE).Và các dòng máy được sử dụng phổ biến nhất là SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Thông số hiệu suất mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 21kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 682 kg |
Làm thế nào để chọn kích thước thích hợp của ổ quay?
Chọn kích thước thích hợp của các ổ quay để tránh không chỉ thiếu hiệu suất hoặc thừa hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi thông tin sau để chọn một ổ quay phù hợp:
1. ứng dụng
2. đầu ra toque yêu cầu.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải, ví dụ: trọng lượng của các tấm và giá đỡ trên ổ quay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem ổ đĩa mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
