Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | ZSE7 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Mô hình: | 7 inch | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | tóm lược: | dưới 0,1 độ |
| Người lái xe: | động cơ điện / động cơ thủy lực / động cơ servo | Kiểu: | Gắn dọc |
| Ứng dụng: | Ứng dụng công nghiệp và OEM | Màu sắc: | Như yêu cầu |
| Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |
||

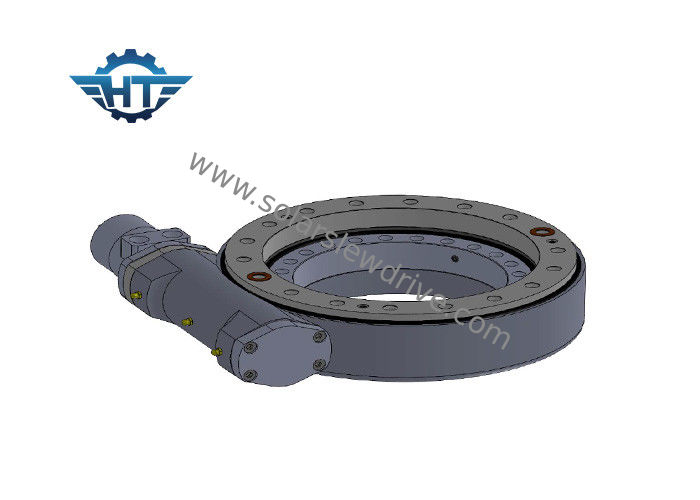

7 inch nhỏ phản ứng dữ dội Worm bánh răng hộp số truyền động cho bộ phản xạ hoặc gương Parabol
Mô tả Sản phẩm
Khi đến để lựa chọn ổ trượt thủy lực phù hợp, chúng ta thường cần biết những điều sau:
1. Ứng dụng
2. Hệ thống áp suất thủy lực
3. Tải trọng và tốc độ quay yêu cầu
4. Nói chung, bộ truyền động quay vòng SE với động cơ thủy lực nên được lắp đặt theo chiều ngang.Nếu không bằng cách này, xin vui lòng cho chúng tôi biết.
Phản ứng dữ dội - khe hở hiện có giữa răng bánh răng và sâu răng là rất phổ biến và thường là một yếu tố quan trọng và quan trọng trong thiết kế của bánh răng và hệ thống truyền động.Các khoảng trống giữa chúng cho phép có chỗ cho việc bôi trơn và có thể giúp điều chỉnh các áp lực của nhiệt hoạt động bên trong.Bánh răng và con sâu tiếp xúc trong điều kiện gần như lưới hoàn hảo.Điều này sẽ cho phép chuyển động lực hiệu quả cao, phân bổ tải trọng đồng đều và mức độ chính xác định vị rất ấn tượng trong truyền động
Các thông số của ZSE Slewing Drives
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng | Tỉ lệ |
| Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | ||||
| 3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0 ° | Đúng | 9kg | 31: 1 |
| 5 " | 37: 1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0 ° | Đúng | 14kg | 37: 1 |
| 7 " | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | Đúng | 23kg | 57: 1 |
| 9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | Đúng | 44 kg | 61: 1 |
Paremetters của SE Slewing Drive
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
