Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | 3 inch |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | 3 inch |
---|---|---|---|
Tỉ số truyền: | 31: 1 | Hiệu quả: | 40% |
tóm lược: | dưới 0,1 độ | Người lái xe: | động cơ điện / động cơ thủy lực / động cơ servo |
Màu sắc: | Như yêu cầu | phản ứng dữ dội: | dưới 0,1 độ |
Kiểu: | Theo chiều dọc | Nguồn gốc: | CHANGZHOU, TRUNG QUỐC |
Điểm nổi bật: | động cơ ổ đĩa quay,worm gear quay ổ đĩa |

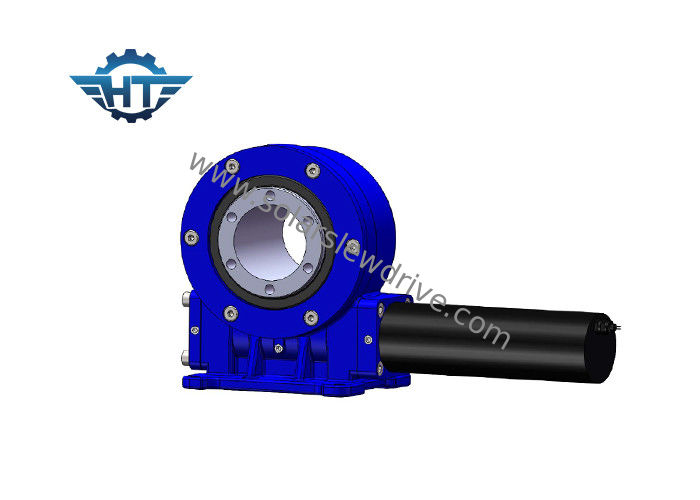

Hộp số truyền động quay 360 ° với đồng hồ cát Worm, phản ứng dữ dội nhỏ cho máng nhiệt
Sự miêu tả
Tên sản phẩm: VE7
Tốc độ đầu ra bình thường: 0,03RPM
Mô-men xoắn đầu ra bình thường: 7320 Nm
Mô-men xoắn đầu ra tối đa: 10980 Nm
Mô-men xoắn nghiêng: 8 kN.m
Mô-men xoắn giữ: 39 kN.m
Tải trọng dọc trục tĩnh: 30 kN
Tải trọng hướng tâm tĩnh: 100 kN
Tỷ lệ truyền động quay: 51: 1
Giải phóng mặt bằng: < = 0,15 °
IP (Lớp): 66
Hiệu quả: 40%
Nhiệt độ: -40 ℃ đến + 120 ℃
Dữ liệu hiệu suất động cơ giảm tốc
Điện áp định mức: 24 VDC
Bình thường hiện tại: <7,5A
Công suất đầu ra: 126 W
Tốc độ đầu ra: 1.6 RPM
Mô-men xoắn đầu ra: 359 Nm
Mô-men xoắn đầu ra tối đa: 538 Nm
Tiếng ồn: <65 dB
Ưu điểm
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải,
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Độ chính xác cao
Thông số kỹ thuật dòng dọc
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
Phạm vi ứng dụng
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
