Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | ZSE 7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Mô hình: | 7 inch | Tỉ số truyền: | 57: 1 |
---|---|---|---|
Ứng dụng: | CPV, CSP | Nguồn gốc: | CHANGZHOU, TRUNG QUỐC |
Người lái xe: | Động cơ hộp số 24VDC với cảm biến sảnh | Cài đặt: | Theo chiều dọc |
Màu sắc: | Như yêu cầu | phản ứng dữ dội: | dưới 0,05 độ |
Điểm nổi bật: | động cơ ổ đĩa quay,worm gear quay ổ đĩa |

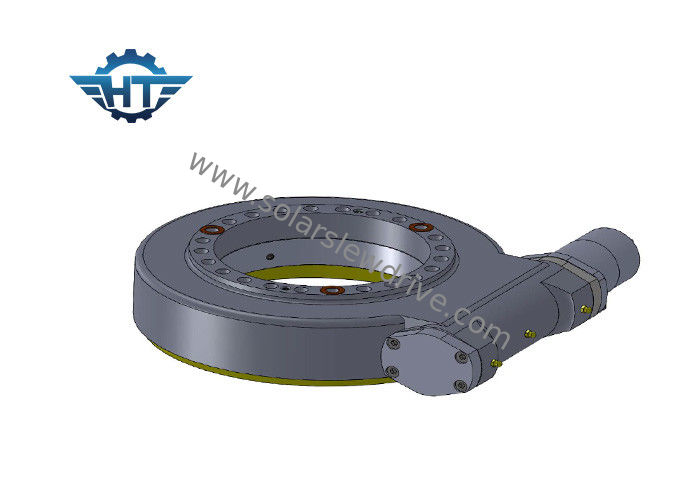

Bộ truyền động năng lượng mặt trời dòng ZSE có độ chính xác cao với động cơ bánh răng hành tinh điện 24 VDC
Sự miêu tả
Phản ứng dữ dội - khe hở hiện có giữa răng bánh răng và sâu răng là rất phổ biến và thường là một yếu tố quan trọng và quan trọng trong thiết kế của bánh răng và hệ thống truyền động.Các khoảng trống giữa chúng cho phép có chỗ cho việc bôi trơn và có thể giúp điều chỉnh các áp lực của nhiệt hoạt động bên trong.
Bánh răng và con sâu tiếp xúc trong điều kiện gần như lưới hoàn hảo.Điều này sẽ cho phép chuyển động lực hiệu quả cao, phân bổ tải trọng đồng đều và mức độ chính xác định vị rất ấn tượng trong truyền động
Các hộp số quay vòng của chúng tôi đã được chứng minh là hoạt động tốt trong các điều kiện vận hành khắc nghiệt.Chúng tôi cung cấp các bộ truyền động quay vòng với mức tiết kiệm chi phí từ các bộ phận tiêu chuẩn, giảm thời gian thực hiện, thiết kế đã được thử nghiệm và chứng minh trên toàn bộ phạm vi và các phụ tùng sẵn có cho các đơn vị đang phục vụ, đặc biệt là sản xuất hàng loạt.
Các thông số của ổ quay ZSE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng | Tỉ lệ |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | ||||
3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0 ° | Đúng | 9kg | 31: 1 |
5 " | 37: 1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0 ° | Đúng | 14kg | 37: 1 |
7 " | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | Đúng | 23kg | 57: 1 |
9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | Đúng | 44 kg | 61: 1 |
Các thông số của SE Slewing Drives
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Các ứng dụng cần độ chính xác cao
1. Bàn quay
2. Hệ thống robot
3. Các trạm điện mặt trời tập trung
4. Vệ tinh Antenna
