Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE17 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SE17 " |
---|---|---|---|
Tỉ số truyền: | 102: 1 | Xếp hạng đầu ra mô-men xoắn: | 9450Nm |
Mô-men xoắn nghiêng: | 203kNm | Hiệu quả: | 40% |
Màu sắc: | RAL 9006 hoặc theo yêu cầu | Dung tải: | Cao |
Điểm nổi bật: | động cơ ổ đĩa quay,worm gear quay ổ đĩa |

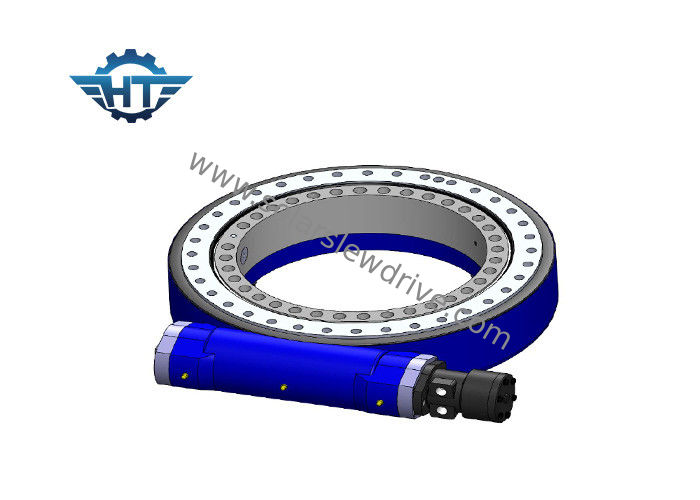

Hộp số truyền động quay ngang SE17 lắp ngang với động cơ servo 380 cho xe tải pháo phun sương
Sự miêu tả
Mô-men xoắn đầu ra định mức: 9,45 kN.m
Mô-men xoắn nghiêng: 203 kN.m
Tải trọng trục: 980kN
Tải trọng hướng tâm: 390kN
Mô-men xoắn giữ: 53kN.m
Tỷ lệ bánh răng: 102: 1
Độ chính xác theo dõi: ≤0,15
Bánh răng tự khóa: Có
Cân nặng: 85kg
Changzhou Hangtuo Machinary Co., ltd là nhà sản xuất và xuất khẩu chuyên nghiệp của ổ trục quay / vòng quay / vòng quay, ổ quay / ổ quay, được ứng dụng chủ yếu trong máy móc cảng, máy khai thác mỏ, máy hàn, xe xây dựng, xe mô-đun, đơn hoặc hệ thống theo dõi năng lượng mặt trời trục kép, và hệ thống năng lượng gió nhỏ, v.v.
Các thông số của SE Slewing Drive
Kiểu | 3 '' | 5 '' | 7 '' | 9 '' | 12 '' | 14 '' | 17 '' | 21 '' | 25 '' |
Mô-men xoắn đầu ra định mức / kN.m | 0,3 | 0,6 | 1,75 | 4.3 | 5,6 | 6,75 | 9,46 | 16 | 21,45 |
Mômen quay nghiêng / kN.m | 1,5 | 6 | 10,5 | 49,9 | 54.4 | 135 | 203 | 271 | 346 |
Axial tải / kN | 30 | 68 | 132 | 340 | 480 | 680 | 980 | 1600 | 2400 |
Radial tải / kN | 15 | 27 | 58 | 130 | 190 | 230 | 390 | 640 | 950 |
Tỉ số truyền | 31: 1 | 37: 1 | 57: 1 | 61: 1 | 78: 1 | 85: 1 | 102: 1 | 125: 1 | 150: 1 |
Tự khóa | Đúng | Đúng | Đúng | Đúng | Đúng | Đúng | Đúng | Đúng | Đúng |
Trọng lượng / kg | 7 | 14 | 23 | 44 | 51 | 62 | 85 | 141 | 182 |
Diện tích bảng điều khiển phù hợp / m2 | 3-5 | 6-9 | 10-17 | 18-30 | 31-45 | 46-60 | 61-95 | 96-120 | 120-165 |
Ưu điểm
1. Mô men lật ngược mạnh
2. Thông qua ổ sâu bao bọc
3. Tiếp xúc nhiều răng, khả năng chịu tải cao
4. Chức năng tự khóa
Hỏi & Đáp
1. Làm thế nào để lựa chọn?
Hãy xác định kích thước đường kính, chiều rộng, điện áp, công suất và tốc độ không tải của các động cơ cần thiết.
2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước?
Chắc chắn, hoan nghênh bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.
3. Tổng chi phí cho các mẫu là gì?
Tổng chi phí mẫu = chi phí mẫu + cước vận chuyển
Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn động cơ bánh răng phù hợp
4. làm thế nào để bạn gửi mẫu?
Số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng UPS, TNT hoặc Fedex
5. số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
1 bộ
6. Thời gian giao hàng của bạn là gì?
Đối với mẫu tiêu chuẩn: trong vòng 0 ~ 7 ngày;cho đơn đặt hàng hàng loạt: trong vòng 25 ~ 45 ngày.
