Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE5 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Mô hình: | SE5 | Tỉ số truyền: | 37: 1 |
|---|---|---|---|
| Ứng dụng: | Theo dõi năng lượng mặt trời | Nguồn gốc: | đổi Châu |
| Người lái xe: | động cơ bánh răng hành tinh | Chứng chỉ: | ISO 9001, CE |
| Cài đặt: | Ngang | Bảo trì: | Miễn phí |
| Màu sắc: | Như yêu cầu | phản ứng dữ dội: | 0,1 độ |
| Điểm nổi bật: | động cơ ổ quay,bánh răng vòng |
||

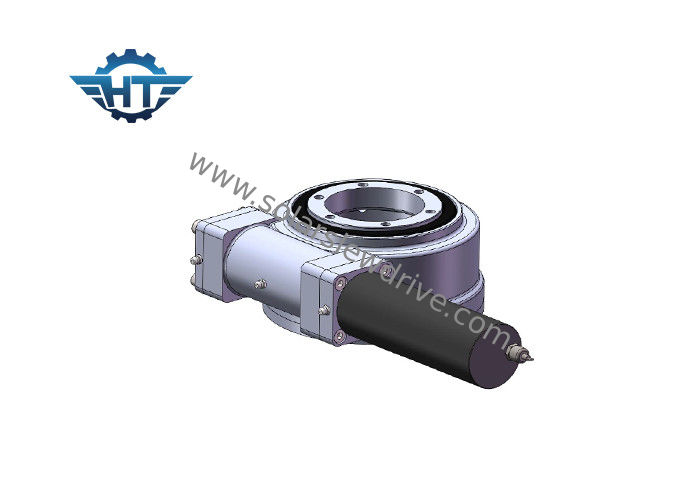

Hộp số truyền động quay ngang gắn ngang SE5 với động cơ hành tinh 24 VDC cho máy theo dõi năng lượng mặt trời
Sự miêu tả
Truyền động quay có nhiều loại như kiểu kín, kiểu mở, kiểu thẳng đứng, kiểu trục kép, kiểu chính xác cao, kiểu truyền động sâu, v.v ... Truyền động quay dựa trên ổ trục quay với mô-men xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
| Mô hình: | SE5 | Nguồn gốc | Thường Châu, Trung Quốc |
| Nhãn hiệu | HANGTUO | Kiểu | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 600 Nm |
| Mô-men xoắn nghiêng | 6 K Nm | Giữ mô-men xoắn | 9,2 K Nm |
| Xếp hạng trục tĩnh | 68 KN | Xếp hạng xuyên tâm tĩnh | 27 KN |
| Xếp hạng trục động | 34 KN | Xếp hạng xuyên tâm động | 14 KN |
| Tỉ số truyền | 37: 1 | Hiệu quả | 40% |
Ổ đĩa quay vòng được đề xuất
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Những ưu điểm chính của ổ quay SE
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen nghiêng cao, thích hợp để lắp đặt theo phương ngang
