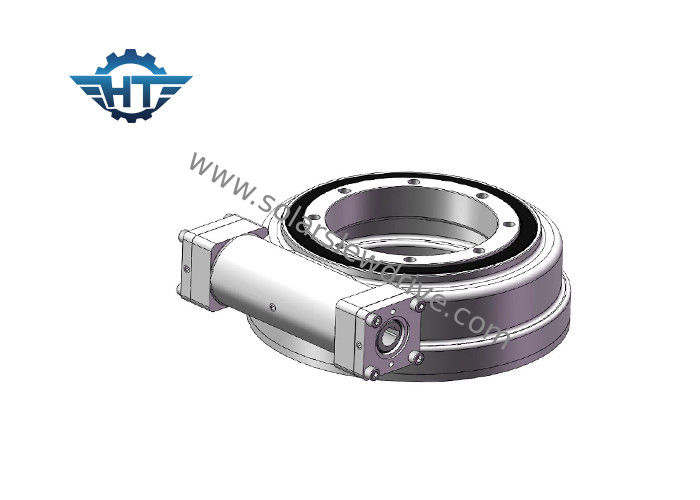

Hộp số truyền động dạng xoắn đồng hồ cát với động cơ bánh răng hành tinh 24 VDC cho năng lượng mặt trời

Hộp số truyền động dạng xoắn đồng hồ cát với động cơ bánh răng hành tinh 24 VDC cho năng lượng mặt trời

Hộp số truyền động dạng xoắn đồng hồ cát với động cơ bánh răng hành tinh 24 VDC cho năng lượng mặt trời
Hourglass Worm Slew Drive Gearbox With 24 VDC Planetary Gear Motors For solar energy
Hộp số truyền động dạng xoắn đồng hồ cát với động cơ bánh răng hành tinh 24 VDC cho năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE1 ~ SE25
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Mô hình: SE1 ~ SE25 Tỉ số truyền: 31: 1 ~ 150: 1
Ứng dụng: Năng lượng mặt trời và Máy móc xây dựng Nguồn gốc: CHANGZHOU, TRUNG QUỐC
Người lái xe: động cơ Chứng chỉ: ISO 9001, CE
Cài đặt: Như yêu cầu Bảo trì: Mỗi 5 năm
Màu sắc: Như yêu cầu phản ứng dữ dội: Như yêu cầu
Điểm nổi bật:

worm gear xoay ổ đĩa

,

bánh răng vòng

Hộp số truyền động dạng xoắn đồng hồ cát với động cơ bánh răng hành tinh 24 VDC cho năng lượng mặt trời



Mô tả Sản phẩm



Ổ đĩa quay vòng của chúng tôi có nhiều kích thước mô hình khác nhau từ 1 inch đến 25 inch, hiệu suất dao động từ 0,3 đến 21 kNm.Chúng tôi cũng có các ổ đĩa phản ứng dữ dội khác nhau.Bộ truyền động rất thích hợp cho các ứng dụng yêu cầu cả tải và mômen quay từ cùng một hộp số.Chúng cũng có thể được chế tạo với trục quay kép, (quay các trục cùng lúc) hoặc với bộ truyền động kép trên cùng một trục, (hai ren sâu truyền động cùng một bánh răng trong một trục) và có thể được lắp theo chiều dọc, chiều ngang hoặc cả hai.



Hộp số truyền động dạng xoắn đồng hồ cát với động cơ bánh răng hành tinh 24 VDC cho năng lượng mặt trời 0


Bảng dữ liệu chuỗi dọc



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Tải dọc trục Tải xuyên tâm Giữ mô-men xoắn Hiệu quả Độ chính xác Tự khóa Cân nặng
Nm Nm kN kN Nm trình độ Đúng Kilôgam
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 Đúng 13kg
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 Đúng 18kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 Đúng 28kg
số 8" 51: 1 2250 11200 50 80 20400 40% ≤0,1 Đúng 35kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 Đúng 51kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 Đúng 61kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 Đúng 78 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 Đúng 105 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 Đúng 185 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 Đúng 244 kg



Bảng dữ liệu sê-ri ngang



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Giữ mô-men xoắn Tải dọc trục Tải xuyên tâm Hiệu quả Độ chính xác Tự khóa Cân nặng
Nm Nm Nm kN kN trình độ Đúng Kilôgam
1 " 31: 1 400 1000 1800 22 12 40% ≤0,1 Đúng 6
3 " 31: 1 300 1500 7000 30 15 40% ≤0,1 Đúng 9
5 " 37: 1 637,5 6000 9200 68 27 40% ≤0,1 Đúng 14
7 " 57: 1 1750 10500 13200 132 58 40% ≤0,1 Đúng 23
9 " 61: 1 4300 49900 30800 340 130 40% ≤0,1 Đúng 44
12 " 78: 1 5600 54400 40560 480 190 40% ≤0,1 Đúng 51
14 " 85: 1 6750 135000 44200 680 230 40% ≤0,1 Đúng 62
17 " 102: 1 9460 203000 53040 980 390 40% ≤0,1 Đúng 85
21 " 125: 1 16000 271000 65000 1600 640 40% ≤0,1 Đúng 141
25 " 150: 1 21450 346000 89000 2400 950 40% ≤0,1 Đúng 182



Bảng dữ liệu chuỗi trục kép



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Tải dọc trục Tải xuyên tâm Giữ mô-men xoắn Hiệu quả Độ chính xác Tự khóa Cân nặng
Nm Nm kN kN Nm trình độ Đúng Kilôgam
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 Đúng 21kg
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 Đúng 32kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 Đúng 54kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 Đúng 88kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 Đúng 157 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 Đúng 214kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 Đúng 315kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 Đúng 481kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 Đúng 682 kg



Đặc trưng



1. Mômen cản trở lại tuyệt vời để đảm bảo an toàn

2. Độ chính xác cao để đảm bảo phản xạ ổn định

3. Xếp hạng IP cao để cải thiện tuổi thọ sử dụng trong các điều kiện phức tạp ngoài trời



Dịch vụ tùy chỉnh


1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
