Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | ZSDE5 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Mô hình: | 5 inch | Tỉ số truyền: | 37: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Kiểu: | gắn hai hướng |
| Ứng dụng: | csp & cpv | Dịch vụ OEM: | Có sẵn |
| Nguồn gốc: | CHANGZHOU, TRUNG QUỐC | Người lái xe: | Động cơ bước / Động cơ không chổi than |
| Điểm nổi bật: | động cơ xoay thủy lực,ổ đĩa theo dõi năng lượng mặt trời |
||

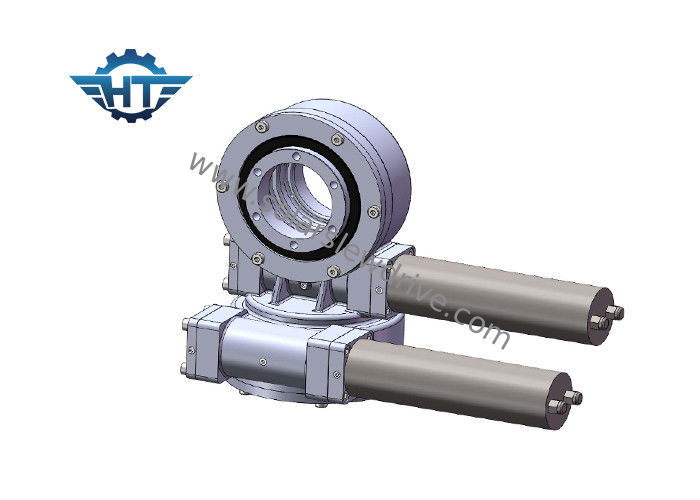

Bộ truyền động năng lượng mặt trời ZSDE5 Worm Gear cho Heliostat / Tower Station, Máy theo dõi năng lượng mặt trời trục kép
Sự miêu tả
Ổ đĩa quay trục kép (loại ZSDE) - cho heliostat csp
Máy bay trực thăng là một thiết bị bao gồm gương cầu, thường là gương máy bay, quay để tiếp tục phản chiếu ánh sáng mặt trời tới một mục tiêu xác định trước, bù lại chuyển động biểu kiến của mặt trời trên bầu trời.
Bộ truyền động quay số hai trục số không baclash là một giải pháp hoàn hảo cho gương.Chức năng chính của nó là giữ cho gương xoay về hai hướngđồng thời ổn định và đủ tin cậy để làm việc trong điều kiện ngoài trời khắc nghiệt.
độ tin cậy
Ổ đĩa quay trục kép ZSDE của chúng tôi được đảm bảo cho thời gian tồn tại 30 năm với khả năng định vị 3D chính xác.Ổ đĩa SDE tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ đĩa duy nhất.Chúng tôi đáp ứng đủ điều kiện của tất cả các thành phần và nguyên liệu thô của mình bằng cách sử dụng các tiêu chuẩn được đặt ra bởi ISO 9001, chứng nhận CE để tối đa hóa tuổi thọ hiện trường.
Các thông số của SDE Series
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Tôicài đặt Slew Drive
1. Làm sạch kết cấu lắp đặt, ví dụ như khỏi hàn, mạ, cặn, bụi bẩn, v.v.
2. Nâng ổ quay bằng bu lông mắt.
3. Bộ truyền động quay vòng phải được lắp trong tình trạng không tải.
4. Phải tuân theo quy trình sau để tránh sai lệch giữa các lực siết bu lông.
5. Bôi chất lỏng khóa ren vào ren.
6. Đặt chất lỏng khóa ren trên khe hở ren yêu cầu các bộ phận lắp đầy đủ.
7. Tải trước các bu lông theo chiều ngang.Xem mô hình chung trong bản phác thảo bên dưới về cách bu lông nhận mô-men xoắn theo trình tự chéo.Bắt đầu với vòng trong hoặc vòng ngoài.Thực hiện mômen xoắn theo chiều ngang của tất cả các bu lông đến 30% mômen siết.Sau đó lặp lại mô-men xoắn theo chiều ngang đến 80% mô-men xoắn siết.Cuối cùng là mô-men xoắn chéo đến 100% mô-men xoắn siết.
Làm thế nào để chọn kích thước thích hợp của ổ quay?
Chọn kích thước thích hợp của các ổ quay để tránh không chỉ thiếu hiệu suất hoặc thừa hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi thông tin sau để chọn một ổ quay phù hợp:
1. ứng dụng
2. đầu ra toque yêu cầu.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải trọng, chẳng hạn như trọng lượng của các tấm và giá đỡ trên ổ quay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem ổ đĩa mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra mà bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
