Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE3 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Mô hình: | 3 inch | Tỉ số truyền: | 31: 1 |
---|---|---|---|
Hiệu quả: | 40% | Người lái xe: | động cơ điện / động cơ thủy lực / động cơ servo |
Kiểu: | gắn hai hướng | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
Nhà tù: | Cao | Dịch vụ OEM: | Có sẵn |
Điểm nổi bật: | động cơ xoay thủy lực,ổ đĩa theo dõi năng lượng mặt trời |

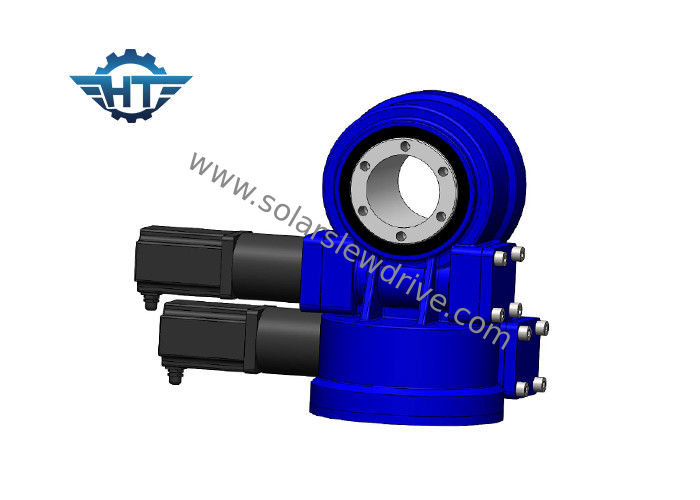

SDE3 31/1 Ổ đĩa năng lượng mặt trời gắn dọc và ngang cho máy theo dõi năng lượng mặt trời trục kép
Sự miêu tả
Ổ đĩa quay SDE3 cho Máy theo dõi năng lượng mặt trời hai trục
Thương hiệu: HT
Số mô hình: SDE3
trạng thái: Còn mới
Dịch vụ sau bán hàng được cung cấp: Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài
Mô-men xoắn đầu ra: 600 Nm
Mô men xoắn nghiêng: 1500 Nm
Mô-men xoắn giữ: 5800 Nm
Xếp hạng trục: 10 KN
Xếp hạng xuyên tâm: 15 KN
Tỷ lệ bánh răng: 31: 1
Độ chính xác theo dõi: ≤ 0,1 °
Động cơ: 12V, 24V, động cơ DC, 380V, động cơ AC 220V
Khối lượng tịnh: 25 Kg
Thời gian giao hàng: mẫu trong 15 ngày, hàng loạt đặt hàng 15 ~ 45 ngày
Đặc trưng
Các ứng dụng
Ứng dụng truyền động quay vòng phổ biến nhất cho hệ thống truyền động quay vòng trục kép là các thiết bị theo dõi năng lượng mặt trời hai trục, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV) và các đĩa vệ tinh hoặc radar.Các ứng dụng khác bao gồm thang máy ô tô, bộ định vị cánh tay robot và thiết bị sân khấu.
Thông số kỹ thuật của bộ định vị trục kép SDE
độ tin cậy
Ổ đĩa quay trục kép SDE được đảm bảo cho tuổi thọ 30 năm với định vị 3D chính xác.Ổ đĩa SDE tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ đĩa duy nhất.Chúng tôi đáp ứng đủ điều kiện của tất cả các thành phần và nguyên liệu thô của mình bằng cách sử dụng các tiêu chuẩn được đặt ra bởi ISO 9001, chứng nhận CE để tối đa hóa tuổi thọ hiện trường.
Ưu điểm
Phương vị & Độ cao được kết hợp và thiết kế kèm theo có thể cải thiện độ chính xác theo dõi và hiệu quả phát điện.
FRB sử dụng thiết kế kết hợp đạt được độ cứng tốt hơn, chống va đập mạnh hơn, có thể chịu được môi trường khắc nghiệt của sa mạc và những nơi khác.
Ứng dụng:
1) Bộ truyền động quay vòng SDE được sử dụng rộng rãi cho các bộ phận quay tương đối của bộ theo dõi năng lượng mặt trời.
2) Bộ theo dõi trục kép của điện mặt trời và năng lượng mặt trời
Đặc điểm & Ưu điểm
Hiệu suất
Ổ đĩa quay sử dụng công nghệ con sâu đồng hồ cát đã được cấp bằng sáng chế để hỗ trợ kiểm soát và chuyển động tối đa.Bánh răng sâu của chúng tôi gắn 5 đến 11 răng trên đường bước của bánh răng vòng từ vít đồng hồ cát, ăn khớp răng cao hơn so với bánh răng sâu tiêu chuẩn, mang lại cho hộp số độ ổn định và sức mạnh cao hơn.Tìm hiểu thêm về công nghệ đồng hồ cát.
Các thông số kỹ thuật
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 705 |
