Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | ZSE9 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Mô hình: | 9 inch | Tỷ lệ bánh: | 61: 1 |
---|---|---|---|
ứng dụng: | bàn quay | Nguồn gốc: | Thường Châu, Trung Quốc |
Người lái xe: | động cơ servo | Cài đặt: | Nằm ngang |
Màu: | như yêu cầu | Phản ứng dữ dội: | dưới 0,03 độ |
Điểm nổi bật: | worm drive gearbox,worm gear slewing ring |
Sự miêu tả

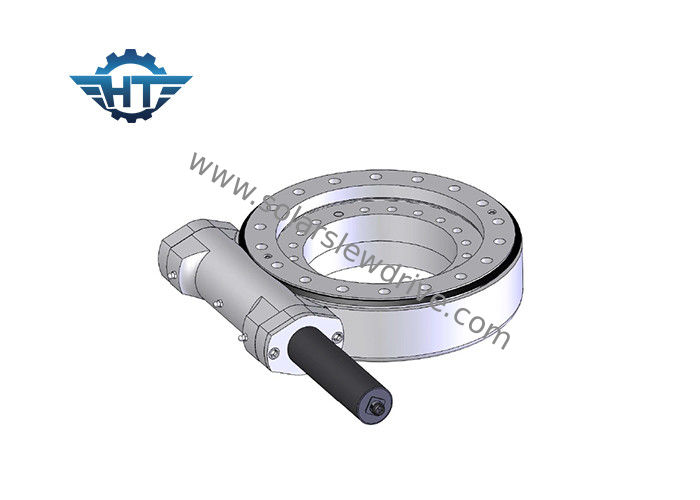

Truyền động xoay là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền mô-men xoắn để quay. Vòng xoay có thể ở một trục đơn hoặc trong nhiều trục với nhau. Truyền động xoay được thực hiện bằng cách sản xuất bánh răng, vòng bi, con dấu, vỏ, động cơ và các thành phần phụ trợ khác và lắp ráp chúng vào một hộp số hoàn thành.
Zero backlash slewing drive là một ổ xoay đặc biệt với bánh răng và sâu của nó có một lưới hoàn hảo và cũng có những khoảng trống hợp lý của dầu bôi trơn và sưởi ấm hoạt động.
Thông số của ổ đĩa xoay ZE
Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng | Tỉ lệ |
Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | ||||
3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0 ° | Vâng | 9kg | 31: 1 |
5 " | 37: 1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0 ° | Vâng | 14kg | 37: 1 |
7 " | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | Vâng | 23kg | 57: 1 |
9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | Vâng | 44 kg | 61: 1 |
Những ưu điểm chính của ổ đĩa xoay ZE
1. Xoay 360 độ
2. Kết nối động cơ lái xe từ bên trái hoặc bên phải,
3. Trong quá trình cài đặt, không cần thiết phải điều chỉnh khe hở bánh răng; điều này đã được nhà sản xuất đặt ra trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa; do đó không cần phanh
7. Phương pháp dễ dàng và trôi chảy để bắt đầu và dừng lại
8. Độ chính xác cao
