Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE14 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Mô hình: | SE14 | Tỉ số truyền: | 85: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Màu sắc: | RAL 9006 hoặc theo yêu cầu |
| Ứng dụng: | Theo dõi năng lượng mặt trời | Nguồn gốc: | CHANGZHOU, TRUNG QUỐC |
| Người lái xe: | Xe máy | Sự bảo đảm: | 5 ~ 10 năm |
| Chứng chỉ: | ISO 9001, CE | Trang web cài đặt: | Trường mở |
| Đặc tính: | Sống thọ | Bảo trì: | 5 năm |
| Điểm nổi bật: | worm drive gearbox,worm gear motor |
||

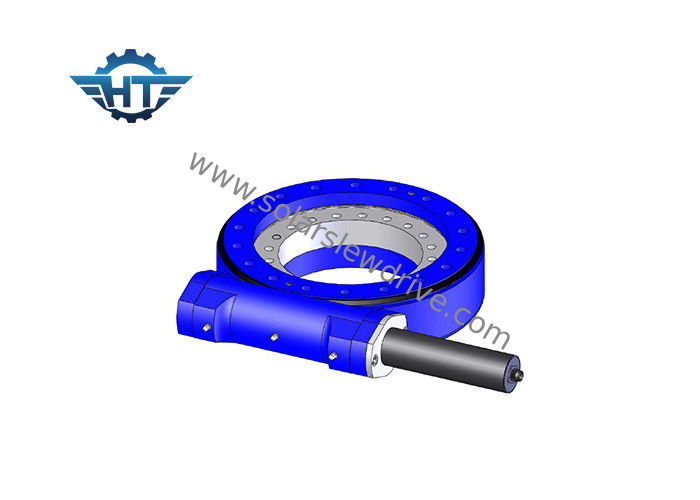

SE14 Tỷ lệ bánh răng 85/1 Một phản ứng dữ dội nhỏ Bộ truyền động bánh răng côn cho trục đơn và bộ theo dõi năng lượng mặt trời trục kép
Sự miêu tả
Đặc điểm cấu trúc
Ổ sâu quay bao gồm bánh răng sâu, trục sâu, vỏ, ổ trục, động cơ, v.v.Động cơ truyền động trục sâu, trục sâu và sâu bao và bánh răng được tham gia để tăng mô-men xoắn, ổn định và đáng tin cậy.
Hiệu suất
Bộ truyền động quay có thể chịu được nhiều tải trọng dọc trục, tải trọng hướng tâm và mômen nghiêng.Bàn xoay hoặc khung xoay theo góc phương vị và độ cao được điều khiển bởi ổ quay.
Phạm vi ứng dụng
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
Bảng hiệu suất của SE14
| Mô hình | ổ sâu 14 inch ngang |
| Tỉ lệ | 85: 1 |
| Lớp IP | IP66 |
| Mô-men xoắn đầu ra định mức | 44 kNm |
| Mô-men xoắn nghiêng | 135 kNm |
| Tải dọc trục | 680 kN |
| Tải xuyên tâm | 230 kN |
| Giữ mô-men xoắn | 68 kNm |
| Hiệu quả | 40% |
| Độ chính xác | ≤0,1 ° |
| Tự khóa | Đúng |
| Cân nặng | 62 kg |
| Nhiệt độ làm việc | -30 ～ + 120 ℃ |
Thông số kỹ thuật của ổ quay SE
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Dịch vụ của chúng tôi
Có hơn 10 kích thước khác nhau, bắt đầu từ kích thước 3 'đến kích thước 25 "inch, trong số đó là 5", 7 ", 9" 12 ", 14", 17 ", 19" và 21 ". Cả hai đều được sử dụng rộng rãi trong hệ thống theo dõi năng lượng mặt trời (PV, CPV, HCPV và heliostat) và các phương tiện thông thường, chẳng hạn như thang máy người, cần trục xe tải, cũng như các phương tiện mô-đun.
