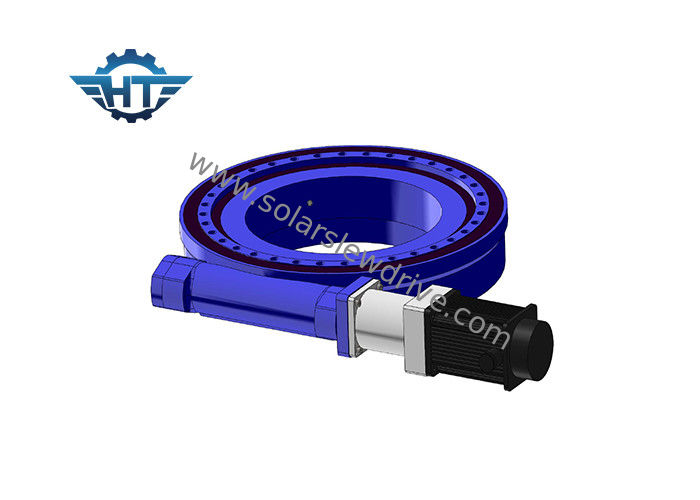

SE9 Mô hình gắn ngang Worm Gear xoay với động cơ Servo cho thiết bị tự động

SE9 Mô hình gắn ngang Worm Gear xoay với động cơ Servo cho thiết bị tự động

  • SE9 Mô hình gắn ngang Worm Gear xoay với động cơ Servo cho thiết bị tự động
  • SE9 Mô hình gắn ngang Worm Gear xoay với động cơ Servo cho thiết bị tự động
SE9 Mô hình gắn ngang Worm Gear xoay với động cơ Servo cho thiết bị tự động
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE9 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Mô hình: SE9 "
Tỉ số truyền: 61: 1 Xếp hạng đầu ra mô-men xoắn: 4300Nm
Giữ mô-men xoắn: 31000Nm Mô-men xoắn nghiêng: 45000Nm
Hiệu quả: 40% Màu sắc: RAL 9006 hoặc theo yêu cầu
Điểm nổi bật:

worm drive gearbox

,

worm gear motor

SE9 Mô hình lắp đặt ngang Bộ truyền động bánh răng côn trùng với động cơ Servo cho thiết bị tự động hóa


Ưu điểm


1. Mô men lật ngược mạnh
2. Thông qua ổ sâu bao bọc
3. Tiếp xúc nhiều răng, khả năng chịu tải cao
4. Chức năng tự khóa


Bộ truyền động bánh răng sâu là bộ truyền động bánh răng sâu chịu mài mòn cao hơn, có khả năng chịu tải cao và mômen quay nghiêng để đảm bảo độ ổn định, độ tin cậy vàhoạt động tốt. Ổ sâu cũng có sẵn để theo dõi trường chính xác cao hơn.



SE9 Mô hình gắn ngang Worm Gear xoay với động cơ Servo cho thiết bị tự động 0



Thông số hiệu suất SE9



Mô hình: ổ sâu 9 inch ngang
Mô-men xoắn đầu ra định mức: 4300 Nm
Mô-men xoắn nghiêng: 45000 Nm
Tải dọc trục: 340 kN
Tải xuyên tâm: 130 kN
Mô-men xoắn giữ: 31000 Nm
Hiệu quả: 40%
Độ chính xác: ≤0,1 °
Tự khóa: Đúng
Cân nặng: 49 kg



Dữ liệu ổ đĩa SE Slewing



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0,1 Đúng 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0,1 Đúng số 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0,1 Đúng 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0,1 Đúng 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0,1 Đúng 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0,1 Đúng 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0,1 Đúng 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0,1 Đúng 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0,1 Đúng 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0,1 Đúng 204
