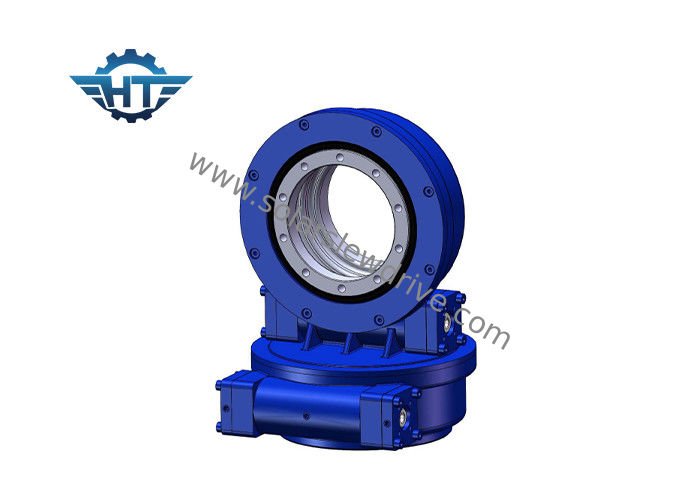

Ổ đĩa theo dõi năng lượng mặt trời SDE3 kích thước nhỏ với động cơ bánh răng hành tinh 24 VDC cho bộ theo dõi trục kép

Ổ đĩa theo dõi năng lượng mặt trời SDE3 kích thước nhỏ với động cơ bánh răng hành tinh 24 VDC cho bộ theo dõi trục kép

Ổ đĩa theo dõi năng lượng mặt trời SDE3 kích thước nhỏ với động cơ bánh răng hành tinh 24 VDC cho bộ theo dõi trục kép
Small Size SDE3 Solar Tracker Drive With 24 VDC Planetary Gear Motor For Dual Axis Trackers
Ổ đĩa theo dõi năng lượng mặt trời SDE3 kích thước nhỏ với động cơ bánh răng hành tinh 24 VDC cho bộ theo dõi trục kép
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SDE3 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Mô hình: SDE3
Kiểu: sâu và giun Sự bảo đảm: 3 năm
Hỗ trợ kỹ thuật: Cả cuộc đời Ứng dụng: Hệ thống theo dõi năng lượng mặt trời
Tỉ lệ: 31: 1 Cả đời: 30 năm
Mức độ bảo vệ: IP66
Điểm nổi bật:

ổ đĩa nhỏ

,

động cơ worm worm

Bộ truyền động theo dõi năng lượng mặt trời SDE3 kích thước nhỏ với động cơ bánh răng hành tinh 24 VDC cho bộ theo dõi trục kép



Chúng tôi đang cung cấp Ổ quay SDE3 kích thước nhỏ được sử dụng cho máy theo dõi năng lượng mặt trời trục kép với các tấm pin mặt trời từ 3-5 mét vuông.



Kiểu: Vòng bi cho hệ thống theo dõi năng lượng mặt trời
Thương hiệu: Hangtuo
Số mô hình: SDE3
Tỷ lệ bánh răng: 31: 1



Mô tả của ổ quay


Hệ thống theo dõi năng lượng mặt trời kèm theo ổ quay nhà ở Với công suất mô men nghiêng.


Truyền động quay của chủ yếu bao gồm một ổ trục quay, một trục sâu và động cơ (AC, DC, thủy lực).Nó cũng có thể chịu tải dọc trục, tải trọng hướng tâm và mômen nghiêng. Ưu điểm chính là dễ dàng lắp đặt, bảo trì và tiết kiệm không gian lắp đặt.
Hệ thống truyền động quay vòng trong vỏ bọc SDE giúp chuyển động năng lượng trong các ngành công nghiệp và hoàn hảo cho các tình huống yêu cầu cả mô-men xoắn giữ tải và quay từ cùng một hộp số.Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.


Kèm ổ quay nhà ởcung cấp hỗ trợ tải và mô-men quay được kiểm soát trong cả bộ theo dõi năng lượng mặt trời trục đơn và trục kép.Có một cấu trúc lồng có trọng lượng đặc biệt để chúng tôi có thể bắt chước bảng PV lên đến 120 mét vuông.


Truyền động quay vòng là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền mô-men xoắn để quay.Chuyển động quay có thể theo một trục duy nhất hoặc nhiều trục với nhau. Truyền động quay được thực hiện bằng cách sản xuất bánh răng, ổ trục, phớt, vỏ, động cơ và các bộ phận phụ trợ khác và lắp ráp chúng thành một hộp số hoàn chỉnh.


Truyền động quay vòng được ứng dụng rộng rãi trong xe moóc mô-đun, cần cẩu, thiết bị lấy gỗ, sàn làm việc trên không, hệ thống solartracking hệ thống điện gió, v.v.


ổ quay thích hợp cho các khu vực vĩ ​​độ cao và hiệu suất phát điện sẽ tăng trên 35%, điều này cải thiện đáng kể hiệu suất của hệ thống phát điện mặt trời.


Đối với hệ thống theo dõi năng lượng mặt trời trục đơn nằm ngang, trục chính của bảng điều khiển năng lượng mặt trời sẽ điều chỉnh góc để theo dõi chính xác góc nghiêng.Loại ổ quay này chỉ được áp dụng cho khu vực vĩ ​​độ thấp.


Bằng cách sử dụng ổ trục quay làm thành phần cốt lõi của nó, ổ trục quay có thể chịu đồng thời lực dọc trục, lực hướng tâm và mômen nghiêng.Truyền động quay vòng được áp dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời.


Hệ thống theo dõi năng lượng mặt trời được chia thành hệ thống theo dõi mặt trời trục đơn nằm ngang, máy theo dõi trục đơn nghiêng và hệ thống theo dõi mặt trời trục kép.
Các bộ truyền động quay vòng được sử dụng trong hệ thống theo dõi năng lượng mặt trời chủ yếu là trục đơn (dòng SE), trục kép (dòng SDE) và loại dọc (dòng VE).Và các dòng máy được sử dụng phổ biến nhất là SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.





độ tin cậy



Ổ đĩa quay hai trục SDE của chúng tôi được đảm bảo cho thời gian tồn tại 30 năm với định vị 3D chính xác.Ổ đĩa SDE tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ đĩa duy nhất.Chúng tôi đáp ứng đủ điều kiện của tất cả các thành phần và nguyên liệu thô của mình bằng cách sử dụng các tiêu chuẩn được đặt ra bởi ISO 9001, chứng nhận CE để tối đa hóa tuổi thọ hiện trường.



Hiệu suất



Các ổ quay của chúng tôi sử dụng công nghệ sâu đồng hồ cát đã được cấp bằng sáng chế để hỗ trợ kiểm soát và chuyển động tối đa.Bánh răng sâu của chúng tôi gắn từ 5 đến 11 răng trên đường bước của bánh răng vòng từ vít đồng hồ cát, ăn khớp với răng cao hơn so với sâu tiêu chuẩn, giúp hộp số có độ ổn định và sức mạnh cao hơn.Tìm hiểu thêm về công nghệ đồng hồ cát.



Ổ đĩa theo dõi năng lượng mặt trời SDE3 kích thước nhỏ với động cơ bánh răng hành tinh 24 VDC cho bộ theo dõi trục kép 0



Làm thế nào để chọn kích thước thích hợp của ổ quay?



Chọn kích thước thích hợp của các ổ quay để tránh không chỉ thiếu hiệu suất hoặc thừa hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.



Vui lòng cung cấp cho chúng tôi thông tin sau để chọn một ổ quay phù hợp:



1. ứng dụng

2. đầu ra toque yêu cầu.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải trọng, chẳng hạn như trọng lượng của các tấm và giá đỡ trên ổ quay của chúng tôi.

3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem ổ đĩa mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.

4. tốc độ đầu ra mà bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.

5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.



Ổ đĩa quay trục kép của chúng tôi được liệt kê below, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.


Tham số hiệu suất mô hình SDE
Mô hình Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn giữ (Nm) NghiêngTorque (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Tỉ lệ Hiệu quả Độ chính xác (độ) IP Nhiệt độ làm việc. (℃) Tự khóa Trọng lượng (kg)
3 " 600 1500 5800 3.6 15 31: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 25kg
5 " 800 6000 9200 16 27 37: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 34kg
7 " 2000 13500 13200 34 58 57: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 56kg
9 " 4300 16000 27200 60 130 61: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 92kg
12 " 5800 25000 40560 77 190 78: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 160 kg
14 " 6750 48000 44200 110 230 85: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 224kg
17 " 9460 67000 53040 142 390 102: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 320kg
21 " 16000 89000 65000 337 640 125: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 492kg
25 " 21450 112000 89000 476 950 150: 1 43% ≤0,1 66 -30 ~ + 120 Đúng 705 kg
