Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 |
---|---|---|---|
Kiểu: | sâu và giun | Sự bảo đảm: | 3 năm |
Hỗ trợ kỹ thuật: | Cả cuộc đời | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
Tỉ lệ: | 57 | Cả đời: | 30 năm |
Điểm nổi bật: | ổ đĩa vòng,động cơ worm worm |

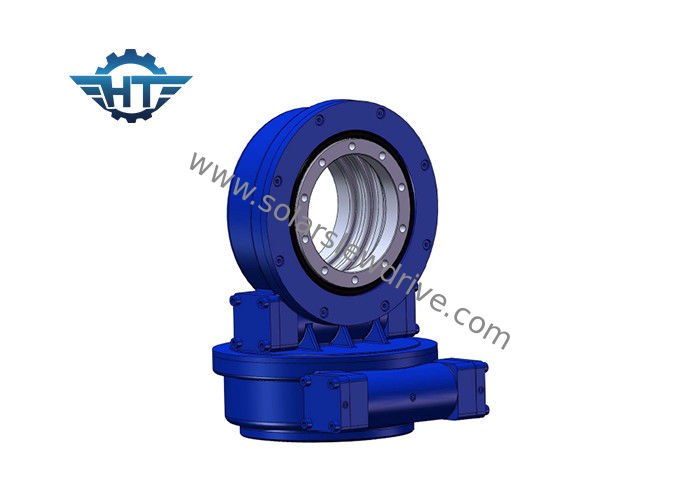

Sử dụng ngoài trời IP66 Ổ trục xoay kép cho nhà máy nhiệt điện và hệ thống theo dõi PV
Sự miêu tả
Truyền động xoay là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền mô-men xoắn để quay.Vòng quay có thể ở một trục đơn hoặc trong nhiều trục với nhau. Các ổ trục được chế tạo bằng cách chế tạo bánh răng, vòng bi, vòng đệm, vỏ, động cơ và các bộ phận phụ trợ khác và lắp ráp chúng vào hộp số Únished.
Ổ đĩa xoay được ứng dụng rộng rãi trong các xe kéo mô-đun, cần cẩu, thiết bị lấy gỗ, nền tảng làm việc trên không, hệ thống phân chia hệ thống điện gió, v.v.
ổ đĩa xoay phù hợp cho các khu vực vĩ độ cao và hiệu suất sản xuất điện sẽ được tăng lên hơn 35%, điều này giúp cải thiện đáng kể hiệu quả của hệ thống phát điện mặt trời.
Đối với hệ thống theo dõi năng lượng mặt trời trục đơn ngang, trục chính của bảng điều khiển năng lượng mặt trời sẽ điều chỉnh góc để theo dõi chính xác góc giảm.Loại ổ xoay này chỉ được áp dụng cho khu vực vĩ độ thấp.
Bằng cách sử dụng ổ trục xoay làm thành phần cốt lõi của nó, ổ trục có thể chịu lực dọc trục, lực hướng tâm và mô men nghiêng đồng thời.Ổ đĩa xoay được áp dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời.
Hệ thống theo dõi năng lượng mặt trời được chia thành hệ thống theo dõi năng lượng mặt trời trục đơn ngang, theo dõi trục đơn nghiêng và hệ thống theo dõi năng lượng mặt trời trục kép.
Các ổ xoay được sử dụng trong các hệ thống theo dõi năng lượng mặt trời chủ yếu là trục đơn (sê-ri SE), trục kép (sê-ri SDE) và loại dọc (sê-ri VE).Và các mô hình được sử dụng phổ biến nhất là SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Thông số kỹ thuật
Kích thước mô hình cơ sở của chúng tôi cung cấp phạm vi hiệu suất từ 1.500 Nm đến 11.200 Nm mô-men giữ, mô-men xoắn đầu ra 100Nm đến 20.000 Nm, mô-men xoắn nghiêng 5000 Nm đến 89.000 Nm và tỷ lệ giảm hộp số từ 30: 1 lên đến 150: 1.Bằng cách gắn hộp số hành tinh, tỷ lệ bánh răng có thể còn cao hơn.Các ổ đĩa có thể được gắn theo chiều ngang, chiều dọc hoặc trên sự kết hợp của nhiều trục.
độ tin cậy
Các ổ đĩa xoay trục kép SDE của chúng tôi được đảm bảo cho thời gian sử dụng trường chính xác là 30 năm.Ổ đĩa SDE tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ đĩa duy nhất.Chúng tôi đủ điều kiện tất cả các thành phần và nguyên liệu thô của chúng tôi bằng cách sử dụng các tiêu chuẩn được thiết lập theo chứng nhận ISO 9001, CE để tối đa hóa tuổi thọ.
Hiệu suất
Ổ đĩa xoay của chúng tôi sử dụng công nghệ sâu đồng hồ cát được cấp bằng sáng chế để cung cấp kiểm soát tối đa và hỗ trợ di chuyển.Bánh răng giun của chúng ta gắn 5 đến 11 răng trên đường răng cưa của bánh răng vành đai từ vít đồng hồ cát, có độ bám răng cao hơn giun tiêu chuẩn, giúp hộp số ổn định và mạnh hơn.Tìm hiểu thêm về công nghệ đồng hồ cát.
Làm thế nào để chọn kích thước phù hợp của ổ đĩa xoay?
Chọn một kích thước phù hợp của các ổ đĩa xoay để tránh không chỉ thiếu hiệu năng hoặc thặng dư hiệu suất là một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả chi phí.
Vui lòng cung cấp cho chúng tôi các thông tin sau để chọn ổ đĩa xoay phù hợp:
1. ứng dụng
2. toque đầu ra cần thiết.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải, ví dụ: trọng lượng của bảng và giá đỡ trên ổ đĩa xoay của chúng tôi.
3. kích thước tải và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán nếu ổ đĩa chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn.
4. tốc độ đầu ra bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, vv
Các thông số của SDE Slewing Drive
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | .10.1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | .10.1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 705 |
