Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE3 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo, QT | Mô hình: | SDE3 |
---|---|---|---|
Tỉ số truyền: | 31: 1 | Xếp hạng đầu ra mô-men xoắn: | 600 Nm |
Giữ mô-men xoắn: | 1500 Nm | Mô-men xoắn nghiêng: | 5800 Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
phản ứng dữ dội: | dưới 0,1 độ | Kiểu quay: | theo chiều ngang và chiều dọc |
Điểm nổi bật: | ổ đĩa vòng,động cơ worm worm |

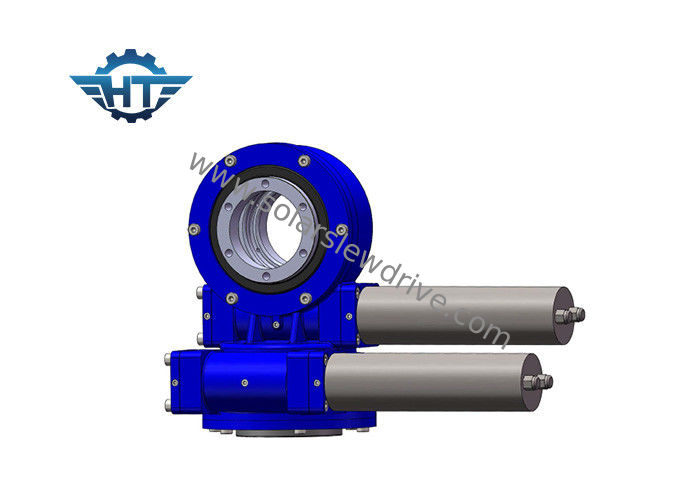

Ổ đĩa xoay trục kép kèm theo với động cơ để theo dõi mặt trời theo chiều dọc và theo chiều dọc
Sự miêu tả
Bộ theo dõi năng lượng mặt trời bao gồm một số bộ phận bao gồm thuật toán theo dõi mặt trời, bộ điều khiển, hệ thống định vị, hệ thống cơ cấu truyền động, thiết bị cảm biến, bộ phận bảo vệ gió, ống và thanh.Nhu cầu năng lượng ngày càng tăng được bổ sung bằng giá dầu nhiên liệu biến động, tăng hiệu quả của các tấm pin mặt trời bằng cách sử dụng máy theo dõi năng lượng mặt trời và nhu cầu sản phẩm tăng được dự kiến sẽ thúc đẩy tăng trưởng thị trường theo dõi năng lượng mặt trời.
Ổ đĩa xoay là một phần chính trong theo dõi năng lượng mặt trời.Bằng cách sử dụng ổ trục xoay làm thành phần cốt lõi của nó, ổ trục có thể chịu lực dọc trục, lực hướng tâm và mô men nghiêng đồng thời.
Hệ thống theo dõi năng lượng mặt trời trục kép là một trong những ứng dụng của ổ đĩa xoay.
Đặc trưng
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ giun bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4. Chức năng tự khóa
Ổ đĩa xoay trục kép được sử dụng trong máy theo dõi năng lượng mặt trời trục kép, máy bay trực thăng, quang điện tập trung (CPV) và ăng ten vệ tinh.
Bằng cách áp dụng một ổ trục xoay kép trên hệ mặt trời, các tấm pin sẽ luôn được hướng về phía mặt trời, bất kể mùa, thời gian trong ngày hay lthái độ của các khu vực.Nó có thể cho phép chủ dự án tăng thêm công suất điện lên tới 40%.Và do đó năng suất cao hơn.
Thông số kỹ thuật của ổ trục kép
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | .10.1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | .10.1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 705 |
Lưu ý: Các kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết hơn, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
