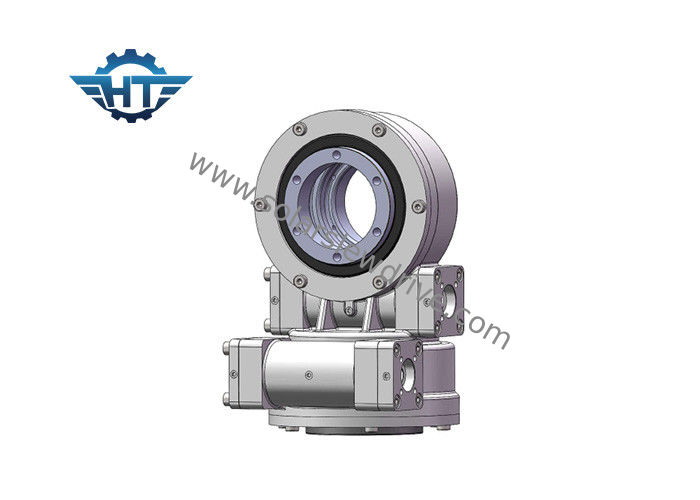

SDE5 Worm Gear Slewing Drive kèm theo cho Hệ thống theo dõi mặt trời GPS trục kép cho hai hướng

SDE5 Worm Gear Slewing Drive kèm theo cho Hệ thống theo dõi mặt trời GPS trục kép cho hai hướng

  • SDE5 Worm Gear Slewing Drive kèm theo cho Hệ thống theo dõi mặt trời GPS trục kép cho hai hướng
  • SDE5 Worm Gear Slewing Drive kèm theo cho Hệ thống theo dõi mặt trời GPS trục kép cho hai hướng
SDE5 Worm Gear Slewing Drive kèm theo cho Hệ thống theo dõi mặt trời GPS trục kép cho hai hướng
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SDE5 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo, QT Mô hình: hai trục 7 inch
Tỉ số truyền: 57: 1 Mô-men xoắn đầu ra: 0,8 kNm
Giữ mô-men xoắn: 6 kNm Mô-men xoắn nghiêng: 9,2 km
Hiệu quả: 40% Làm việc tạm thời.: -30 độ C + + 120 độ C.
Điểm nổi bật:

ổ đĩa vòng

,

động cơ worm worm

SDE5 Worm Gear Slewing Drive kèm theo cho Hệ thống theo dõi mặt trời GPS trục kép cho hai hướng



Mô tả



Model: SDE7
Nơi xuất xứ: Thường Châu, Trung Quốc
Thương hiệu: HT
Loại: Kèm theo
Chất liệu: 42CrMo, 50 triệu
Mô-men xoắn đầu ra: 800N.m
Mô-men xoắn thời điểm nghiêng: 6000 Nm
Nắm giữ mô-men xoắn: 9200 Nm
Xếp hạng trục tĩnh: 133 KN
Xếp hạng xuyên tâm tĩnh: 53 KN
Xếp hạng trục động: 32 KN
Xếp hạng xuyên tâm động: 28KN
Tỷ lệ bánh răng: 57: 1
Hiệu quả: 40%



Ổ đĩa xoay của Hangtuobao gồm nhà ở, ổ trục, niêm phong, con sâu bao bọc với một số phụ tùng đã hoàn thành.Chúng tôi cũng có thể sản xuất động cơ điện tử và động cơ thủy lực được sử dụng cho các ổ đĩa xoay, có thể di chuyển cho hướng theo chiều kim đồng hồ và quay ngược chiều kim đồng hồ.



Lợi thế



1. Khoảnh khắc lật ngược mạnh mẽ dựa trên vòng xoay

2. Thông qua ổ giun bao bọc

3. Lái xe tải lớn hơn để sử dụng tiếp xúc nhiều răng

4. Chức năng tự khóa tĩnh tốt hơn



Biểu đồ hiệu suất của Sê-ri SDE



Mô hình Tỉ lệ Xếp hạng mô-men xoắn (Nm) Mô-men xoắn nghiêng (Nm) Giữ mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng xuyên tâm (kN) Hiệu quả Chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 5800 10 15 40% .10.1 Đúng 25
5 " 37: 1 800 6000 9200 16 27 40% .10.1 Đúng 34
7 " 57: 1 2000 7500 13200 34 58 40% .10.1 Đúng 56
9 " 61: 1 4300 16000 27200 60 130 40% .10.1 Đúng 92
12 " 78: 1 5800 25000 40560 77 190 40% .10.1 Đúng 160
14 " 85: 1 6750 48000 43800 110 230 40% .10.1 Đúng 224
17 " 102: 1 9460 67000 53040 142 390 40% .10.1 Đúng 320
21 " 125: 1 16000 89000 65000 337 640 40% .10.1 Đúng 492
25 " 150: 1 21450 112000 89000 476 950 40% .10.1 Đúng 705



Lưu ý: Các kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết hơn, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.



Phân loại & bản vẽ

Thường có loại trục đơn;loại trục kép, loại dọc và loại sâu kép từ 3 đến 25 inch, để biết chi tiết xin vui lòng liên hệ với chúng tôi để có bản vẽ bán hàng.



Ví dụ bản vẽ bán hàng SDE5 inch:



Kích thước cài đặt:

SDE5 Worm Gear Slewing Drive kèm theo cho Hệ thống theo dõi mặt trời GPS trục kép cho hai hướng 0
