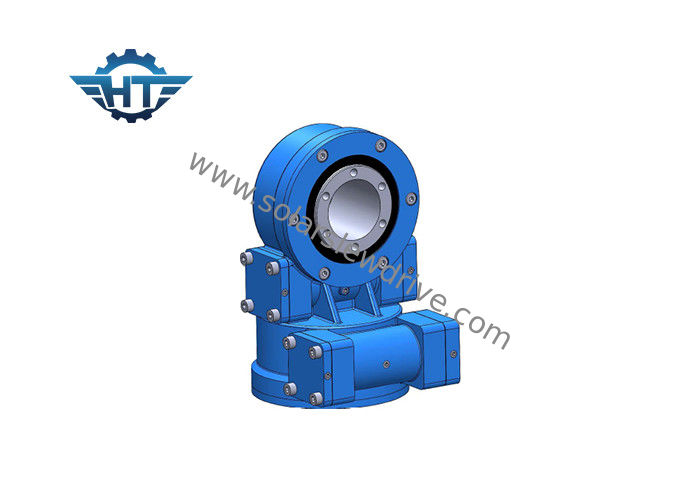

SDE3 Dual với bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời

SDE3 Dual với bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời

  • SDE3 Dual với bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời
  • SDE3 Dual với bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời
SDE3 Dual với bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SDE3 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo, QT Tỉ số truyền: 31: 1
Xếp hạng đầu ra mô-men xoắn: 600 Nm Giữ mô-men xoắn: 1500 Nm
Mô-men xoắn nghiêng: 5800 Nm Màu chuẩn: RAL 9006
phản ứng dữ dội: dưới 0,1 độ Kiểu quay: Trục đôi
Điểm nổi bật:

ổ đĩa nhỏ

,

động cơ worm worm

SDE3 Dual Với Bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời



Sự miêu tả



Slew drives are used for concurrent transmission of axial and radial forces as well as transmission of tilting moments. Ổ đĩa xoay được sử dụng để truyền đồng thời các lực dọc trục và hướng tâm cũng như truyền các khoảnh khắc nghiêng. Slew drives consist of a ball or roller slewing ring, hydraulic or electric drives, and a completely enclosed housing. Ổ đĩa xoay bao gồm một vòng xoay bóng hoặc con lăn, ổ đĩa thủy lực hoặc điện, và vỏ hoàn toàn kín. Series SE slew drives are designed with worm gear. Ổ đĩa xoay Series SE được thiết kế với bánh răng sâu.



Đặc trưng



1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời

2. Bao bọc ổ giun bên trong

3. Tiếp xúc nhiều răng để đảm bảo tải trọng cao

4. Chức năng tự khóa



Ổ đĩa xoay trục kép được sử dụng trong máy theo dõi năng lượng mặt trời trục kép, máy bay trực thăng, quang điện tập trung (CPV) và ăng ten vệ tinh.



Dữ liệu kỹ thuật của ổ trục xoay kép



Mô hình Tỉ lệ Xếp hạng mô-men xoắn (Nm) Mô-men xoắn nghiêng (Nm) Giữ mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng xuyên tâm (kN) Hiệu quả Chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 5800 10 15 40% .10.1 Đúng 25
5 " 37: 1 800 6000 9200 16 27 40% .10.1 Đúng 34
7 " 57: 1 2000 7500 13200 34 58 40% .10.1 Đúng 56
9 " 61: 1 4300 16000 27200 60 130 40% .10.1 Đúng 92
12 " 78: 1 5800 25000 40560 77 190 40% .10.1 Đúng 160
14 " 85: 1 6750 48000 43800 110 230 40% .10.1 Đúng 224
17 " 102: 1 9460 67000 53040 142 390 40% .10.1 Đúng 320
21 " 125: 1 16000 89000 65000 337 640 40% .10.1 Đúng 492
25 " 150: 1 21450 112000 89000 476 950 40% .10.1 Đúng 705



Lưu ý: Các kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết hơn, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.



Dịch vụ tùy chỉnh


1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Different colors are available based on RAL code; 3. Màu sắc khác nhau có sẵn dựa trên mã RAL; our standard color is RAL 9006. màu tiêu chuẩn của chúng tôi là RAL 9006.



Applicatons



ổ đĩa xoay cho hệ thống theo dõi năng lượng mặt trời trục kép



SDE3 Dual với bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời 0



ổ xoay cho hệ thống theo dõi vệ tinh



SDE3 Dual với bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời 1



ổ xoay cho hệ thống theo dõi PV tập trung

SDE3 Dual với bộ truyền động xoay trục kép động cơ cho 6 tấm pin mặt trời Hệ thống theo dõi năng lượng mặt trời 2
